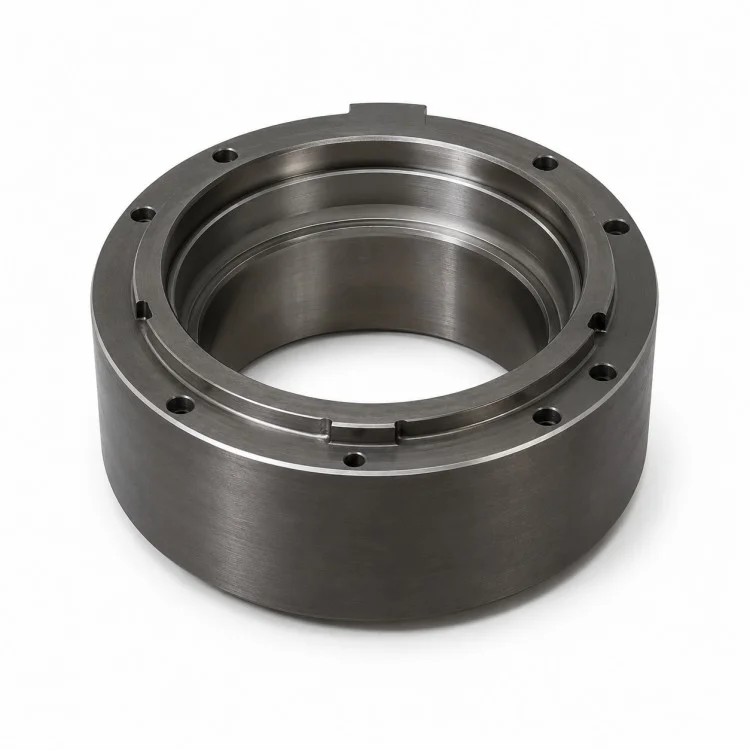

Xiangxing Xin은 여러 동심 표면이 하나의 원형 부품 내에서 함께 작동해야 하는 OEM 어셈블리를 위한 직접 제조업체로서 정밀 CNC 가공 환형 베어링 하우징을 제조합니다. 큰 중앙 개구부는 베어링, 슬리브, 씰 또는 기타 원통형 결합 부품을 위한 안착, 위치 지정 또는 여유 공간을 제공할 수 있는 계단식 내부 직경과 숄더로 둘러싸여 있습니다.
외부 환형 본체에는 원주 주위에 배열된 일련의 장착 구멍이 포함되어 있습니다. 직경, 수량 및 볼트 원 위치는 고객의 장비 레이아웃을 따를 수 있습니다. 설계에 방향, 잠금 또는 정렬이 필요한 경우 부분 노치, 융기된 탭 또는 중단된 링 기능이 통합될 수도 있습니다.
이러한 유형의 하우징의 경우 메인 보어, 내부 숄더, 외부 직경 및 장착 구멍 패턴 간의 관계가 개별적으로 보는 단일 치수보다 더 중요합니다. 따라서 안정적인 회전 데이텀은 선삭, 보링 및 보조 구멍 가공을 계획할 때 유용합니다.

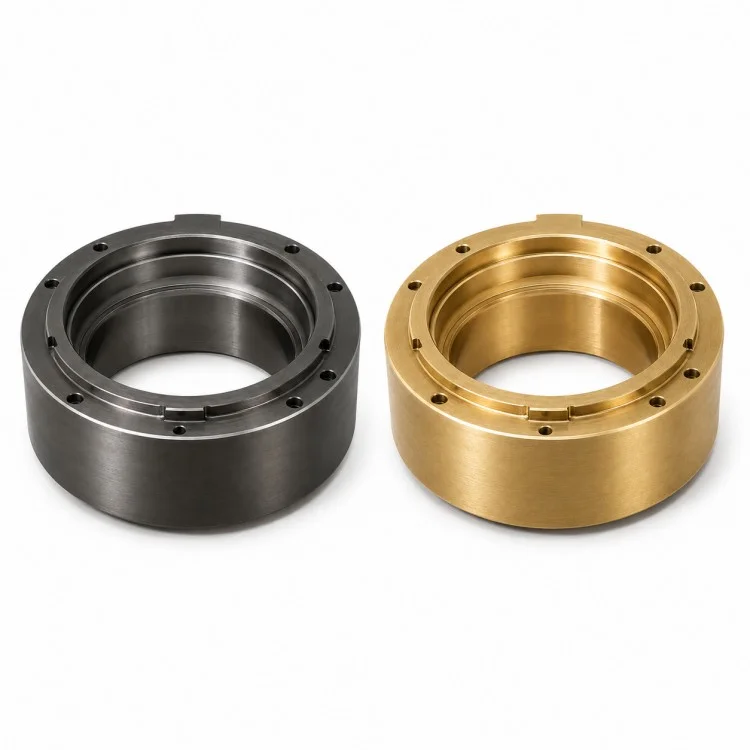

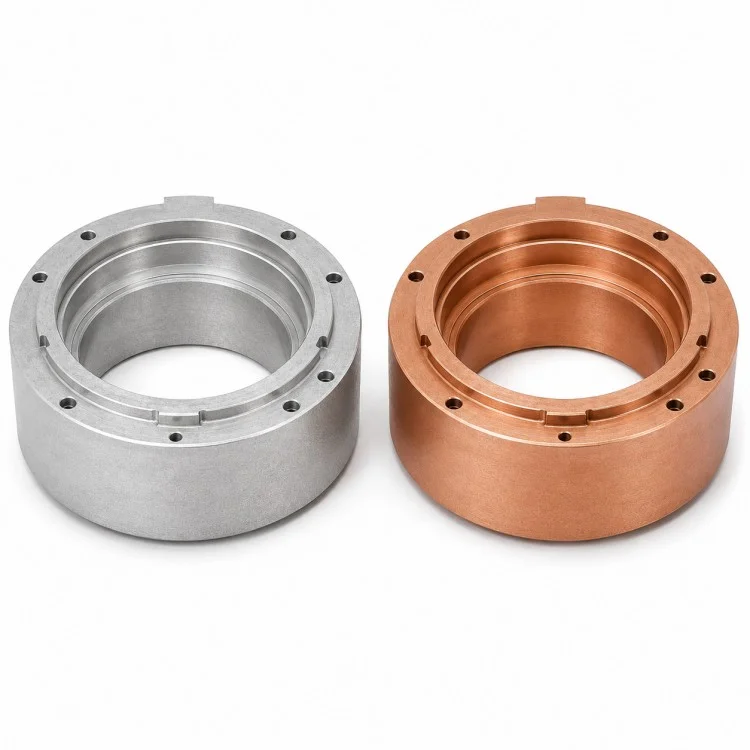

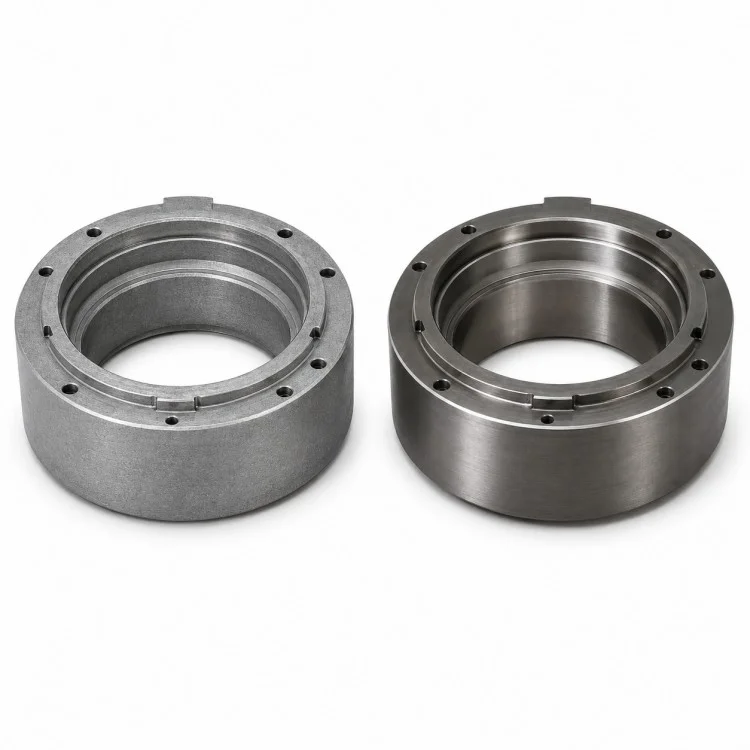

응용 분야에 따라 스테인리스강, 탄소강, 합금강, 알루미늄 합금, 황동 또는 기타 가공 가능한 금속을 고려할 수 있습니다. 프로젝트에 베어링 시트 또는 씰 인터페이스가 포함된 경우 생산 전에 기술 도면에서 최종 공차 및 표면 마감 요구 사항을 확인해야 합니다.
샤먼 Xiangxing Xin Industry and Trade Co., Ltd.보어 직경, 계단식 시트 위치, 동심도 관련 치수, 장착 구멍 위치 및 기능적 결합 표면에 대한 검사를 구성할 수 있습니다. 따라서 이 부품은 카탈로그 하우징을 사용하는 것보다 안정적인 정렬과 반복 가능한 조립이 더 중요한 비표준 기계에 적합합니다.
| 매개변수 | 세부 |
| 제품명 | 정밀 CNC 가공 환형 베어링 하우징 |
| 상표 | 샹싱 신 |
| 회사 | 샤먼 Xiangxing Xin Industry and Trade Co., Ltd. |
| 제품 유형 | 환형 베어링 하우징/원형 베어링 캐리어 |
| 주요 구조 | 계단식 내부 보어가 있는 링 본체 |
| 주요공정 | CNC 터닝, 보링, 밀링, 드릴링 |
| 센터 보어 | 고객 도면에 따르면 |
| 내부 단계 | 짝짓기 요구 사항에 따라 |
| 외경 | 고객 도면에 따르면 |
| 장착 구멍 | 도면에 따른 수량 및 위치 |
| 볼트 서클 | 장비 레이아웃에 따라 |
| 로컬 노치/탭 | 선택 사항, 디자인에 따라 |
| 재료 | 신청에 따르면 |
| 핏/공차 | 기능적 요구 사항에 따라 |
| 표면 마감 | 가공 마감 또는 특정 처리 |

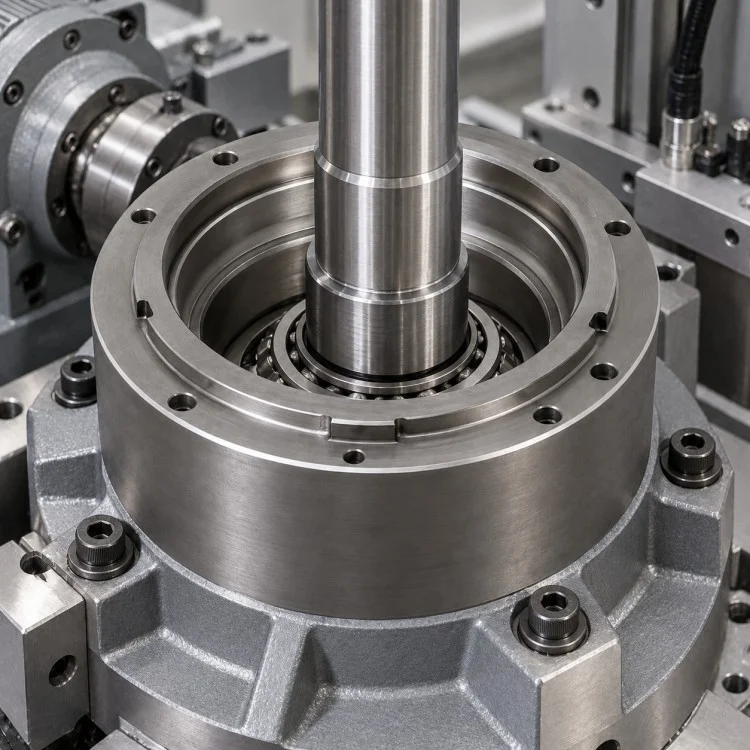

| 애플리케이션 | 베어링 지지대, 회전 어셈블리, 기계적 위치 지정 |
| 생산방식 | 도면 기반/샘플 기반 |
| 점검 | 승인된 기술 도면에 따르면 |

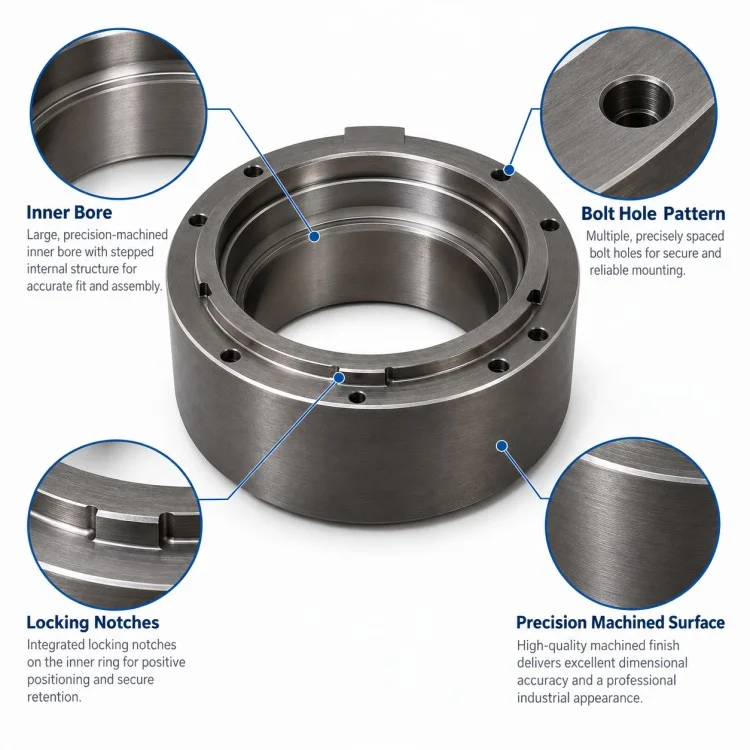

여러 내부 직경과 숄더를 동일한 환형 본체에 통합할 수 있으므로 하나의 구성 요소가 다양한 위치 지정, 지지 또는 여유 영역을 수용할 수 있습니다.
메인 보어, 계단식 시트 및 외부 원통형 기능은 응용 분야에서 결합 구성 요소 간의 정렬이 필요한 경우 공통 회전 기준을 중심으로 계획할 수 있습니다.
표준 장착 패턴으로 제한되지 않고 장비 볼트 원에 따라 하우징 주위에 여러 개의 구멍을 배열할 수 있습니다.
환형 디자인은 표면과 장착 기능을 찾기 위한 충분한 주변 재료를 유지하면서 큰 중앙 개구부를 제공합니다.
실제 조립에 방향 또는 회전 방지 기능이 필요한 곳에 슬롯, 탭, 릴리프 또는 작은 잠금 세부 정보를 추가할 수 있습니다.
정밀 CNC 가공 환형 베어링 하우징의 경우 일반 카탈로그 하우징에 비해 가장 큰 장점은 고객 장비 주변의 완전한 내부 스택업 및 장착 인터페이스를 정의할 수 있다는 것입니다.
| 비교항목 | 도면 기반 환형 하우징 | 표준 베어링 하우징 |
| 내부 보어 | 여러 직경과 단계를 지정할 수 있습니다. | 주로 표준 베어링 시트 |
| 장착 패턴 | 홀 번호와 볼트 원은 장비를 따릅니다. | 고정된 표준 패턴 |
| 하우징 높이 | 어셈블리 레이아웃으로 정의됨 | 표준 크기 |
| 지역 특징 | 탭, 슬롯 또는 릴리프를 추가할 수 있습니다. | 제한된 |
| 베어링/슬리브 인터페이스 | 실제 결합 부품을 중심으로 설계됨 | 표준 인터페이스 |
| 재료 | 프로젝트 여건에 따라 선정 | 표준 재료 옵션 |
| 애플리케이션 | OEM 및 비표준 기계 | 일반 표준화 설치 |
예. 보어 직경, 숄더 위치 및 안착 깊이는 승인된 도면 및 실제 결합 구성 요소를 따를 수 있습니다.
예. 고객의 장비 레이아웃에 따라 홀 수량, 직경 및 볼트 원 위치를 생산할 수 있습니다.
아마도 그렇습니다. 도면에 별도의 위치 지정 또는 착석 영역이 필요한 경우 여러 계단식 영역을 가공할 수 있습니다.
아니요. 섹션마다 기능이 다를 수 있습니다. 베어링 시트, 틈새 보어 및 밀봉 영역은 각각 고유한 기능 요구 사항을 따라야 합니다.
예. 기술 도면에 명확하게 정의된 경우 방향, 잠금 또는 위치 지정을 위해 이러한 기능을 추가할 수 있습니다.
도면 또는 3D 모델, 재료, 수량, 임계 구멍 맞춤, 장착 구멍 정보, 표면 요구 사항 및 적용 세부 사항을 제공하십시오.
예. 새로운 환형 하우징의 경우 샘플 검증을 통해 반복 수량을 출시하기 전에 맞춤, 장착 및 조립 요구 사항을 확인할 수 있습니다.
대형 환형 부품의 경우 Xiamen Xiangxing Xin Industry and Trade Co., Ltd.는 Xiangxing Xin 가공 워크플로를 사용하여 보어 레이아웃 검토부터 반복 생산까지 정밀 CNC 가공 환형 베어링 하우징 프로젝트를 지원합니다.
하나의 보어 직경만 검사하는 대신 가공 팀은 내부 계단, 숄더 및 위치 지정 표면의 전체 순서를 하나의 조립 스택으로 검토할 수 있습니다.
원형 선삭과 원주 드릴링을 함께 계획하여 장착 패턴이 주 보어와 정확하게 관련되도록 할 수 있습니다.
고객은 표준 카탈로그 하우징에만 국한되지 않습니다. 보어 직경, 시트 깊이, 하우징 높이 및 장착 구멍 분포는 실제 장비 설계를 따를 수 있습니다.
검사를 통해 모든 기능에 불필요하게 엄격한 공차를 할당하는 대신 베어링 맞춤, 틈새 영역 및 일반 구조 표면을 구별할 수 있습니다.
새로운 기계 프로젝트의 경우 반복 생산 전에 샘플을 사용하여 베어링 장착, 하우징 장착 및 주변 간격을 확인할 수 있습니다.

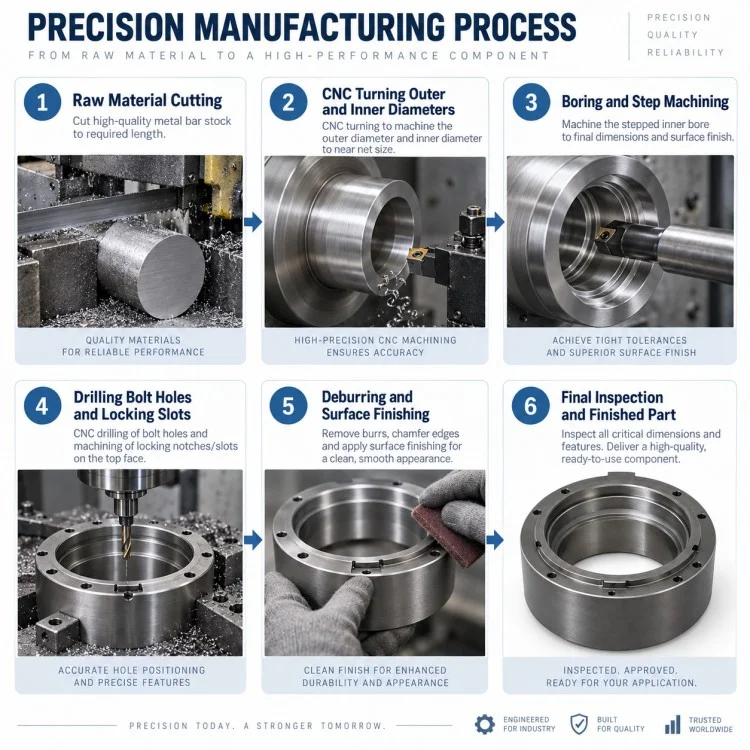

Xiangxing Xin은 실제 형상과 재료에 따라 선삭, 보링, 드릴링, 밀링, 선택적인 열처리 및 표면 마감을 조정할 수 있습니다.
