정밀 CNC 가공 개방형 원통형 하우징

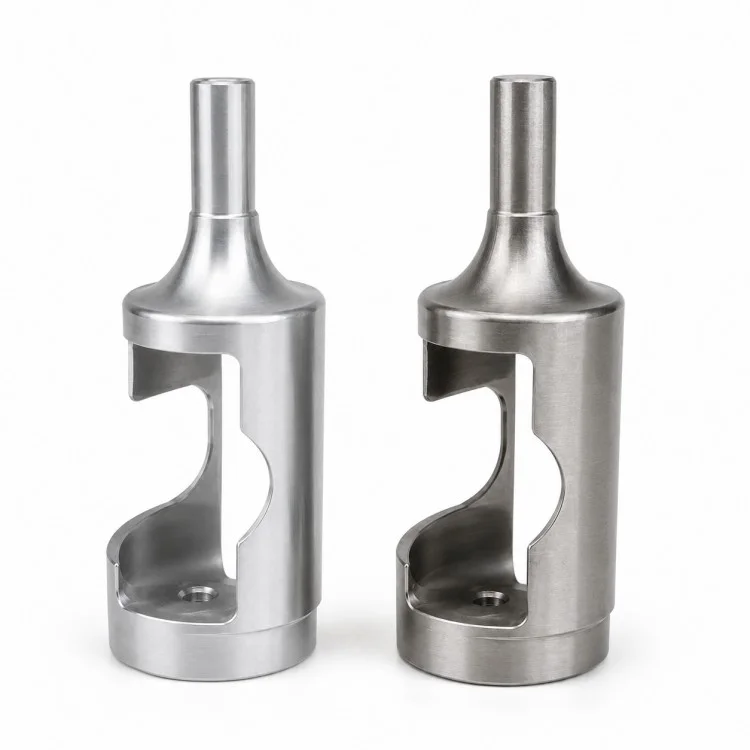

Xiangxing Xin은 통합 원통형 본체, 대형 측면 접근 개구부 및 정확하게 가공된 장착 기능이 필요한 OEM 장비를 위한 정밀 CNC 가공 개방형 원통형 하우징 솔루션을 공급합니다. 개방형 구조는 내부 작업 영역에 대한 직접적인 접근을 제공하는 동시에 본체 반대쪽 주변에서 지속적인 지지를 유지합니다. Xiamen Xiangxing Xin Industry and Trade Co., Ltd.는 고객 도면에 따라 알루미늄, 스테인리스강, 탄소강, 합금강, 황동 또는 기타 지정된 금속으로 하우징을 제조할 수 있으며, 샤프트 섹션, 내부 공동, 장착 구멍 및 참조 표면은 필요한 조립 관계에 대해 생성됩니다.

문의 보내기

제품 설명

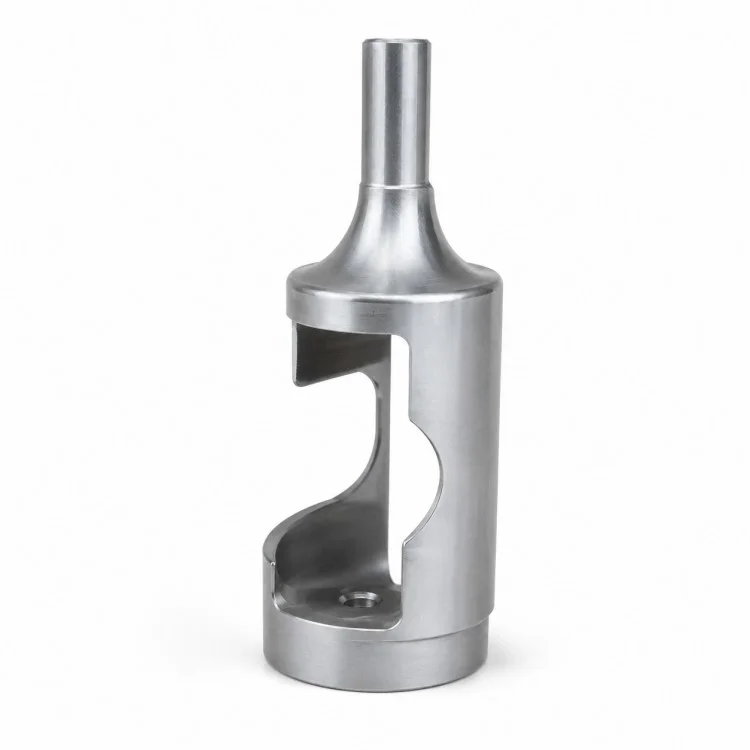

정밀 CNC 가공 개방형 원통형 하우징을 소싱하는 구매자를 위해 Xiangxing Xin은 회전된 원통형 형상과 깊은 내부 밀링 및 대형 측면 컷아웃을 결합한 부품에 대한 도면 기반 가공을 제공합니다. 기존의 폐쇄형 하우징과 달리 이 구조는 내부 챔버의 일부를 노출시켜 결합 부품의 설치, 검사, 조정 또는 이동을 단순화할 수 있습니다.

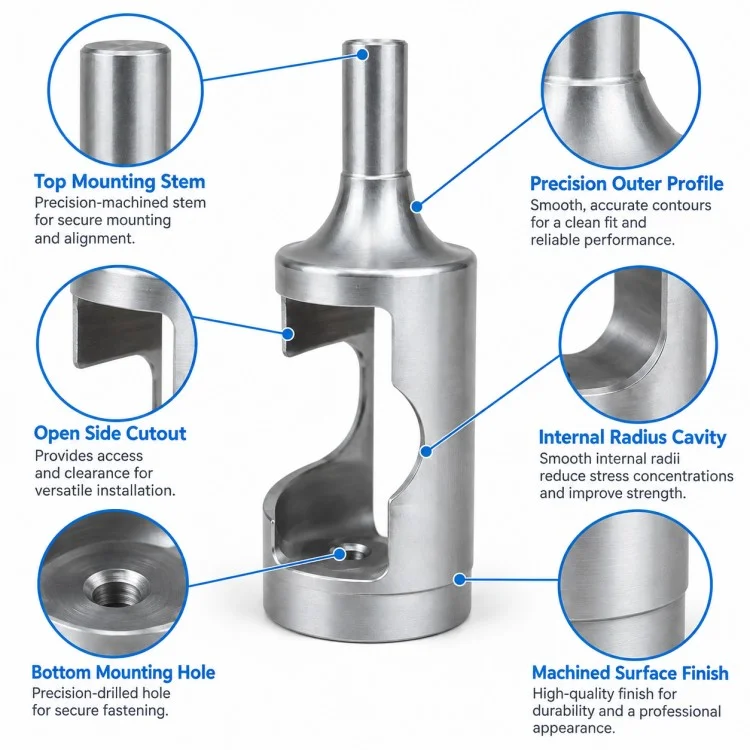

상부 부분은 부드러운 전이 프로파일을 통해 본체에 연결된 더 좁은 원통형 스템으로 형성됩니다. 고객의 조립에 따라 이 영역은 포지셔닝 샤프트, 연결 섹션 또는 기준 직경으로 기능할 수 있습니다. 스템과 더 큰 몸체 사이의 전환에는 동심도를 유지하고 불필요한 응력 집중을 피하기 위해 안정적인 가공 제어가 필요합니다.

본체에는 내부 구멍으로 확장되는 실질적인 개방형 창이 포함되어 있습니다. 이 기능을 생성하려면 일반적으로 단순한 외부 선삭만 수행하기보다는 조화로운 선삭 및 밀링이 필요합니다. 따라서 내부 모서리 반경, 벽 두께, 개구부 폭 및 나머지 지지 부분은 도면에 지정된 기계적 하중 및 결합 부품 간격에 따라 제어되어야 합니다.

하단에는 가공된 장착 표면과 중앙 구멍이 추가 조립 참조를 제공합니다.샤먼 Xiangxing Xin Industry and Trade Co., Ltd.동일한 공차 요구 사항으로 모든 비기능 표면을 처리하는 대신 스템 직경, 본체 동심도, 캐비티 위치, 장착 구멍 위치 및 하단 기준면을 포함하여 부품의 실제 기능 체인을 중심으로 검사를 설정할 수 있습니다.

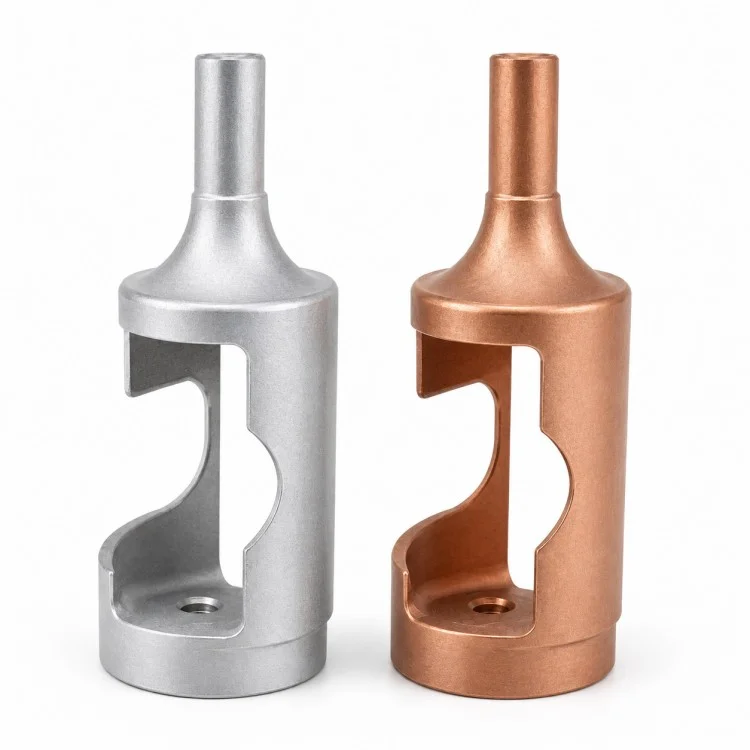

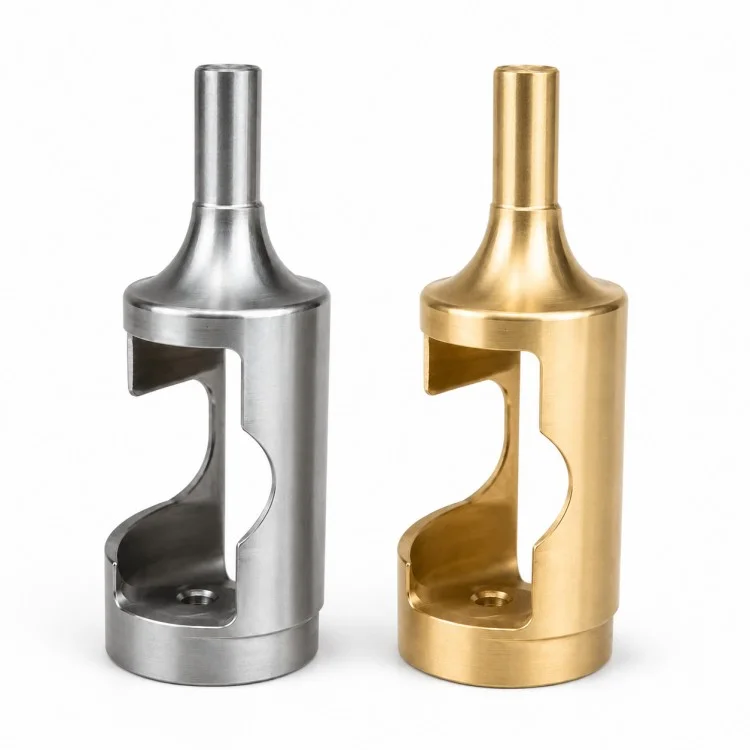

소량 프로토타입 또는 반복 생산의 경우 정밀 CNC 가공 개방형 원통형 하우징은 다양한 금속 등급으로 제조할 수 있으며 고객의 운영 환경, 치수 요구 사항 및 다운스트림 조립 프로세스에 따라 적절한 표면 마감 처리가 제공됩니다.

Precision CNC Machined Open-Side Cylindrical Housing

제품사양

매개변수	세부
제품명	정밀 CNC 가공 개방형 원통형 하우징
상표	샹싱 신
제조 유형	도면 기반 OEM 가공
주요공정	CNC 터닝 + CNC 밀링
구조	개방형 원통형 하우징
주요 특징	측면 창/내부 공동/상단 줄기/하단 장착
재료	알루미늄, 스테인레스 스틸, 탄소강, 합금강, 황동, 구리 등
일반 공차	일반적으로 ±0.01mm
중요한 공차	구조에 따라 ±0.005~0.002mm 평가 가능
표면 거칠기	Ra3.2 / Ra1.6 / Ra0.8 / Ra0.4
표면 처리	양극 처리, 도금, 패시베이션, 흑색 산화물, PVD 또는 필요에 따라
도면 형식	PDF, DWG/DXF, STEP/IGES, 솔리드웍스
MOQ	1개 조각
샘플 리드타임	일반적으로 3~5일
일괄 리드타임	일반적으로 10~15일

Precision CNC Machined Open-Side Cylindrical Housing

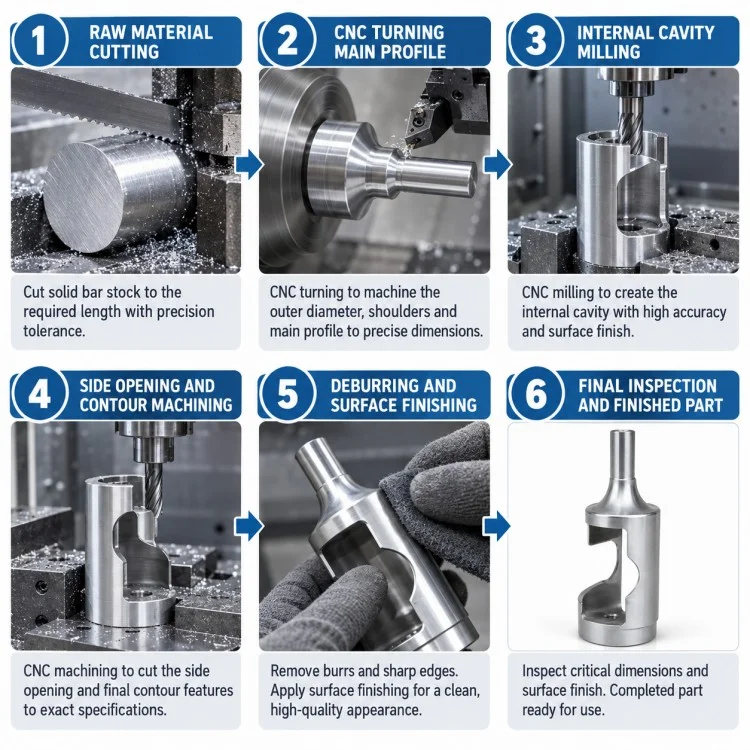

가공 공정

원통형 기준면 터닝

외부 직경, 상부 스템, 하부 베이스 및 주요 동심 참조 섹션은 먼저 CNC 터닝을 통해 설정할 수 있습니다. 이러한 기능은 후속 밀링을 위한 안정적인 데이텀을 제공합니다.

사이드 윈도우 밀링

큰 측면 개구부는 기본 원통형 형상이 설정된 후 밀링이 필요합니다. 하우징의 지지면이 약화되는 것을 방지하려면 도구 접근, 모서리 반경 및 남은 벽 두께를 함께 계획해야 합니다.

내부 캐비티 가공

노출된 내부 캐비티에는 최종 도면에 따라 다방향 가공이 필요할 수 있는 곡선 및 오목한 표면이 포함되어 있습니다. 더 깊은 내부 영역을 가공할 때는 공구 길이와 강성이 중요합니다.

하단 장착 기능

바닥 장착 구멍과 결합 표면은 본체 축과 필요한 위치 관계에 따라 마무리할 수 있습니다.

최종검사

주요 치수는 조립 기능, 특히 동심 직경, 캐비티 위치, 개구부 폭, 벽 두께 및 장착 기준에 따라 확인됩니다.

Precision CNC Machined Open-Side Cylindrical Housing

제품 비교

목	개방형 가공 하우징	기존의 폐쇄형 주택
내부 액세스	측면 개방을 통해 직접 접근 가능	조립 후 제한
어셈블리 가시성	내부 부품의 가시성 향상	내부 메커니즘은 대부분 다룹니다.
조정 공간	더 쉬워진 도구/접근 허가	분해에 따라 다름
부품 구조	통합된 오픈 바디	완전히 밀폐된 본체
가공 난이도	깊은 공동과 창으로 인해 더 높아짐	일반적으로 더 간단한 외부 형상
체중 감소	열린 공간에서 제거된 재료	일반적으로 동일한 봉투의 경우 더 무겁습니다.
구조적 지원	나머지 벽 부분에 집중	전체 둘레에 분포
애플리케이션 유연성	특수 OEM 메커니즘에 적합	기존 인클로저 기능에 적합

FAQ

Q1: 측면 개구부의 크기와 모양을 맞춤 설정할 수 있나요?

예. 개구부 폭, 높이, 내부 반경 및 남은 벽 두께는 고객의 도면에 따라 제작할 수 있습니다.

Q2: 상부 샤프트와 몸체를 하나로 가공할 수 있습니까?

예. 재료 크기와 형상이 허용되면 하나의 공작물에서 부품을 가공할 수 있어 조립 인터페이스를 줄이고 위치 일관성을 유지하는 데 도움이 됩니다.

Q3: 어떤 재료를 추천하나요?

하중, 부식 환경, 무게 및 결합 요구 사항에 따라 재료를 선택해야 합니다. 알루미늄, 스테인리스강, 탄소/합금강 및 황동이 일반적인 옵션입니다.

Q4: 프로토타입은 하나만 만들 수 있나요?

예. MOQ는 프로토타입 검증을 위해 1개부터 시작할 수 있습니다.

Q5: 어떤 지불 조건을 사용할 수 있나요?

결제 조건은 주문 금액, 수량, 협력 단계에 따라 확정되며 견적서 또는 견적 송장에 명시됩니다. 우리는 귀하 회사의 지불 요구 사항을 평가할 수 있으며 이와 관련하여 상대적으로 유연합니다.

Q6: 배송 후 치수 문제가 발견되면 어떻게 되나요?

상품 수령 후 사이즈나 제조상의 문제를 발견한 경우, 사진, 측정 기록, 검사 결과를 제공해 주시기 바랍니다. 당사 엔지니어링 담당자가 도면, 생산기록, 검사자료 등을 참고하여 문제점을 확인하고, 최대 2시간 이내에 답변을 드린 후 적절한 해결방안을 논의해 드리겠습니다.
