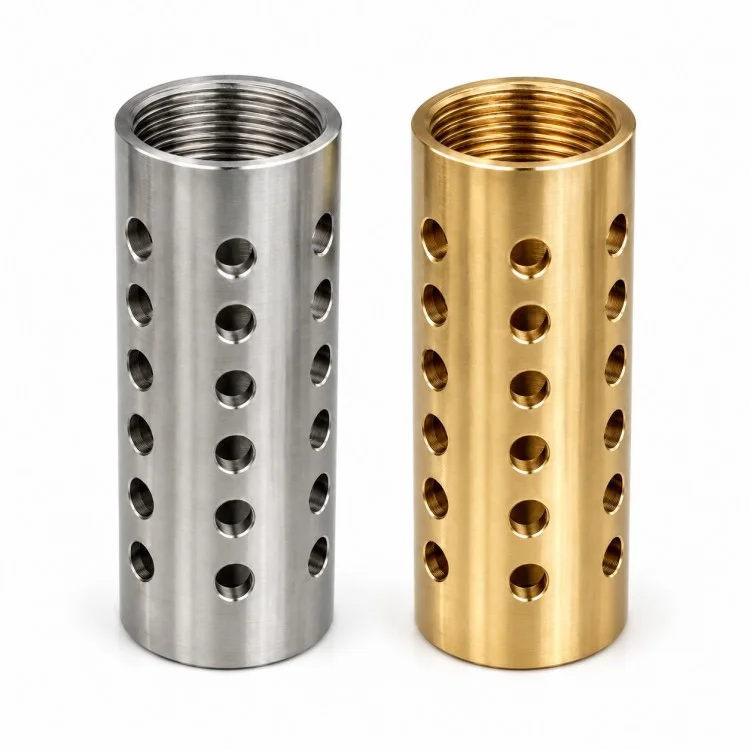

샹싱 신OEM 어셈블리용 CNC 가공 천공 스레드 슬리브 부품 공급업체입니다. 원통형 디자인은 축 보어, 내부 나사산 개구부 및 여러 줄의 방사형 구멍을 결합합니다. 나사 체결, 결합 치수, 구멍 패턴과 어셈블리 데이텀 간의 관계를 중심으로 제조 요구사항을 정의할 수 있습니다.
맞춤화에는 슬리브 길이, 외경, 보어 크기, 벽 두께, 나사산 사양, 측면 구멍 직경 및 간격이 포함됩니다. 취급 및 조립을 지원하기 위해 도면에 따라 구멍 가장자리와 나사산 입구를 디버링하거나 모따기할 수 있습니다.
재질과 표면 마감은 작동 환경과 결합 부품에 따라 선택됩니다. 당사의 엔지니어링 팀은 견적 전에 도면이나 샘플을 검토하여 가공 접근, 얇은 벽 변형 위험 및 검사 요구 사항을 식별하는 데 도움을 줍니다.
| 매개변수 | 설명 |
| 구성 요소 유형 | 내부 나사산과 여러 개의 측면 구멍이 있는 원통형 슬리브 |
| 제조공정 | CNC 터닝, 드릴링, 나사 가공 및 디버링 |
| 재료 옵션 | 스테인레스강, 알루미늄 합금, 황동, 구리, 탄소강 또는 합금강(프로젝트 검토 대상) |
| 외경/길이 | 도면에 맞게 사용자 정의 |
| 보어 / 벽 두께 | 결합 치수 및 구조적 요구 사항에 따라 정의됨 |
| 내부 스레드 | 고객이 지정한 나사산 표준, 직경, 피치, 깊이 및 맞춤 |
| 측면 구멍 | 직경, 수량, 행 간격 및 각도 위치 맞춤형 |
| 치수 공차 | 도면 및 개별 특징에 대해 확인 |
| 표면 마감 | 선택한 재료에 적합한 가공 상태 또는 추가 마무리 |
| 가장자리 처리 | 디버링 및 지정된 모따기 |
| 점검 | 합의된 치수, 나사 맞춤, 구멍 위치 및 모양 |
| 주문 유형 | 프로토타입, 소량 배치 및 반복 생산 |

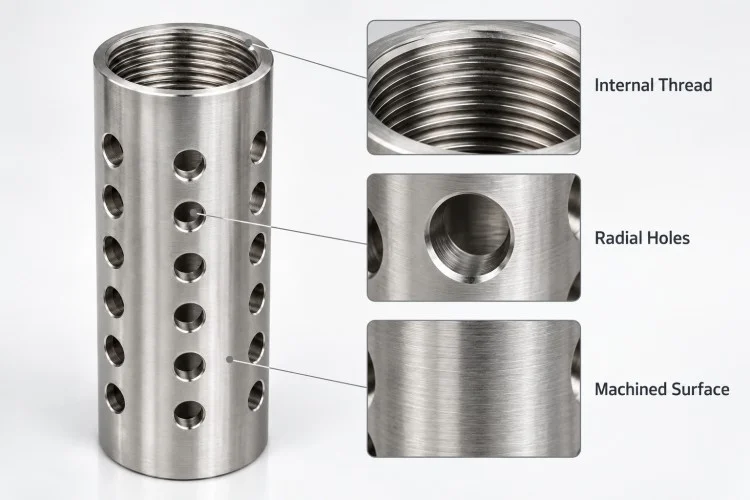

나사형 개구부는 해당 구성 요소에 대한 결합 인터페이스를 제공합니다. 스레드 깊이, 맞춤 및 입구 모따기를 어셈블리 설계에 맞게 지정할 수 있습니다.
여러 줄의 방사형 구멍을 설계에 맞게 배열할 수 있습니다. 접근, 통로 또는 위치 확인과 같은 기능은 고객의 애플리케이션에 따라 결정됩니다.
보어와 외부 직경은 필요한 벽 두께에 맞춰 가공됩니다. 더 얇은 단면의 경우 가공 순서와 워크홀딩을 검토하여 변형을 제한합니다.
측면 구멍 교차점과 나사산 입구는 디버링 중에 주의가 필요합니다. 모서리 요구 사항은 도면 및 검사 계획에 포함될 수 있습니다.
생산 전에 스레드 사양, 구멍 분포, 벽 두께 및 중요한 결합 치수를 검토하십시오.

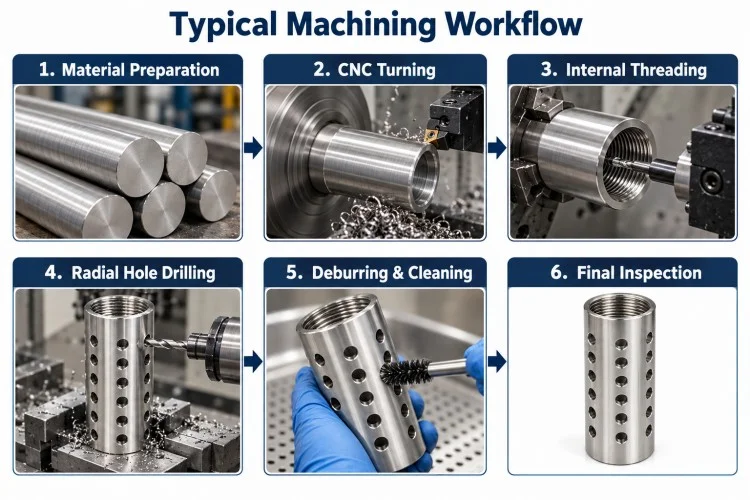

적절한 데이텀 전략을 사용하여 외부 직경, 끝면 및 보어를 가공합니다. CNC 가공 천공 나사형 슬리브의 경우 이러한 표면 간의 관계는 도면에 따라 제어됩니다.
적절한 가공 순서에 따라 내부 나사산과 방사형 구멍을 생성합니다. 지정된 각도 구멍 위치를 설정하는 데 필요한 경우 인덱싱이 사용됩니다.
구멍 가장자리와 내부 교차점에서 버를 제거합니다. 나사 맞춤과 최종 치수에 미치는 영향을 고려하여 필요한 경우 합의된 마감 처리를 적용합니다.
지정된 치수, 구멍 레이아웃, 나사 허용 여부 및 표면 상태를 확인하십시오. 검사 기록은 주문 요구 사항에 따라 작성될 수 있습니다.
예. 측면 구멍 직경, 간격 및 각도 위치와 함께 나사산 표준, 직경, 피치, 결합 깊이 및 맞춤을 지정하십시오. 견적을 내기 전에 디자인을 검토해 보겠습니다.
스테인리스강, 알루미늄 합금, 황동, 구리, 탄소강, 합금강 및 기타 확인된 가공 가능 재료를 평가할 수 있습니다. 재료 선택은 작동 환경, 강도 및 결합 구성 요소를 고려해야 합니다.
예. 내부 구멍 교차점은 디버링 검토에 포함됩니다. 적절한 방법을 확인할 수 있도록 내부 가장자리, 청결도 또는 검사 접근에 대한 특별한 요구 사항을 확인하십시오.
맞춤형 CNC 가공 부품의 경우 Xiangxing Xin은 하나의 샘플로 시작하는 것을 지원합니다. 가격 및 생산 준비는 재료, 구조 및 가공 요구 사항에 따라 다릅니다.
우리는 최초 협력을 위해 샘플 비용 환불 정책을 제공합니다. 엔지니어링 검토 후 처음에는 자재 및 인건비가 청구될 수 있으며 후속 생산 주문이 접수되면 전액 환불될 수 있습니다. 배열은 견적에서 확인됩니다.
PDF 또는 DWG/DXF 도면과 가능한 경우 STEP, IGES 또는 SolidWorks 모델을 제공하십시오. 재료, 수량, 스레드 세부 정보, 중요 공차 및 마감 요구 사항을 포함합니다. 도면을 사용할 수 없는 경우 공동 구조 설계를 위해 사진이나 샘플을 보낼 수 있습니다.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd.는 스레드, 측면 구멍 및 벽 두께 간의 관계를 검토하여 생산 전에 제조 문제를 식별하는 데 도움을 줍니다.

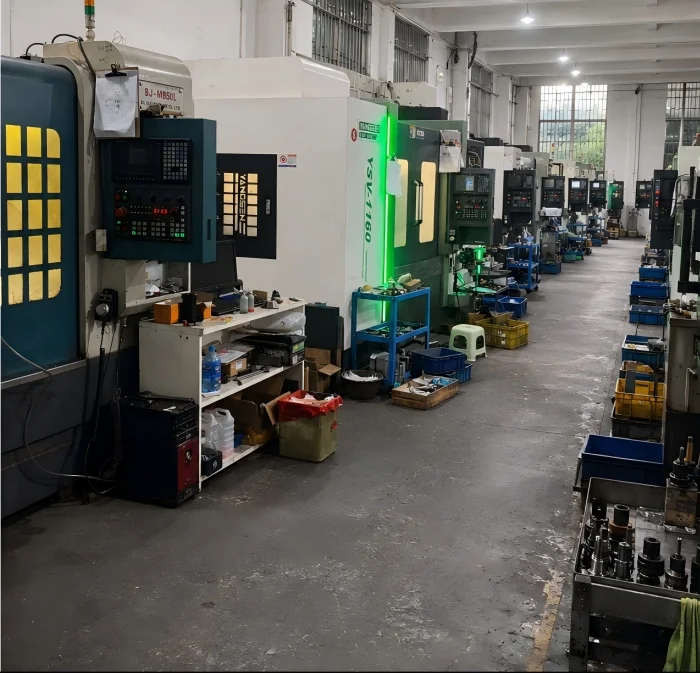

CNC 터닝, 머시닝 센터, 5축 장비 및 턴-밀 기능은 원통형 본체 및 분산 구멍 기능의 가공을 지원합니다.
우리 회사는 ISO 9001 및 IATF 16949 품질 경영 시스템 인증을 보유하고 있습니다. 재료 인증서 및 치수 검사 보고서는 주문에 따라 준비될 수 있습니다.
샘플로 시작하여 적합성과 구조를 확인한 다음 합의된 도면 수정본과 반복 생산을 위한 검사 요구 사항을 설정합니다.
CNC 가공 천공 나사형 슬리브 프로젝트의 경우 당사 팀이 적합한 제조 계획을 검토할 수 있도록 결합 요구 사항과 예상 수량을 보내주십시오.
