정밀 CNC 가공 슬롯형 고정판

정밀 CNC 가공 슬롯형 고정 플레이트 공급업체인 Xiangxing Xin은 조정 가능한 위치 지정, 툴링, 고정 장치 조립 및 기계적 장착 응용 분야를 위한 가공 플레이트를 제공합니다. Xiamen Xiangxing Xin Industry and Trade Co., Ltd.는 2D 도면, 3D 모델 또는 실제 샘플을 통한 생산을 지원합니다. 슬롯 길이, 너비, 간격, 플레이트 두께, 오목한 포켓, 나사산 구멍 및 위치 지정 기능은 실제 조립 설계에 따라 생성될 수 있습니다. 강성, 중량, 내마모성, 내식성 및 작동 조건에 따라 재료 및 표면 마감 옵션도 평가할 수 있습니다.

문의 보내기

제품 설명

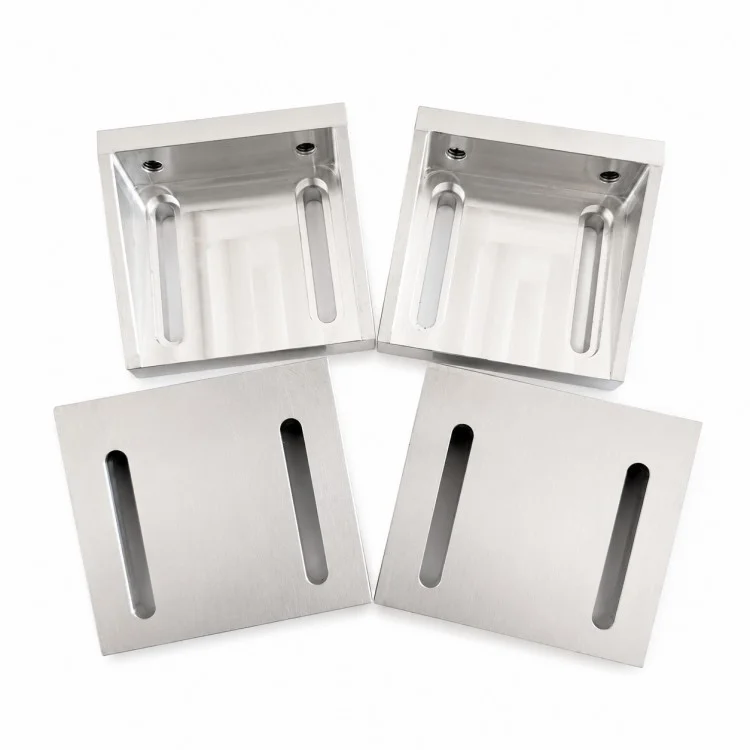

정밀 CNC 가공 슬롯 고정 플레이트 제조업체인 Xiangxing Xin은 조정 가능한 위치 지정, 안정적인 장착 표면 및 비표준 구멍 레이아웃이 필요한 툴링 및 고정 프로젝트를 지원합니다. 길쭉한 슬롯은 설치 이동을 제공하고 편평한 가공 표면은 장착, 위치 지정, 지지 또는 클램핑 기준으로 사용할 수 있습니다.

고정 장치 디자인에 따라 플레이트에는 오목한 포켓, 나사형 구멍, 카운터보어, 위치 지정 구멍 및 추가 장착 기능이 포함될 수 있습니다. 슬롯 길이, 슬롯 폭, 간격, 플레이트 두께 및 기준 표면은 모두 승인된 기술 도면에 따라 제어될 수 있으므로 구성 요소가 특정 기계 및 툴링 레이아웃에 맞도록 할 수 있습니다.

CNC 밀링은 평평한 표면, 길쭉한 슬롯, 외부 프로파일 및 오목한 영역을 생산하는 데 적합합니다. 그런 다음 드릴링 및 태핑을 사용하여 구멍을 장착하고 위치를 찾고 나사산 형상을 찾을 수 있습니다. 프로젝트의 기술 요구 사항에 따라 디버링, 가장자리 처리, 청소 및 적절한 표면 마감 처리를 조정할 수 있습니다.

Xiamen Xiangxing Xin Industry and Trade Co., Ltd.는 강성, 부품 중량, 내식성, 마모 조건 및 적용 요구 사항에 따라 알루미늄 합금, 스테인리스강, 탄소강, 황동 및 기타 가공 가능한 재료를 평가할 수 있습니다. 슬롯 형상, 구멍 위치, 평탄도 및 결합 표면과 같은 중요한 치수가 검사 계획에 포함될 수 있습니다.

위치 조정과 안정적인 구조적 지지가 모두 필요한 고정 장치의 경우, 이 기계 가공 툴링 플레이트는 표준 플레이트 치수에 국한되지 않고 고객의 실제 설치 공간, 클램핑 방법 및 결합 구성 요소를 중심으로 생산될 수 있습니다.

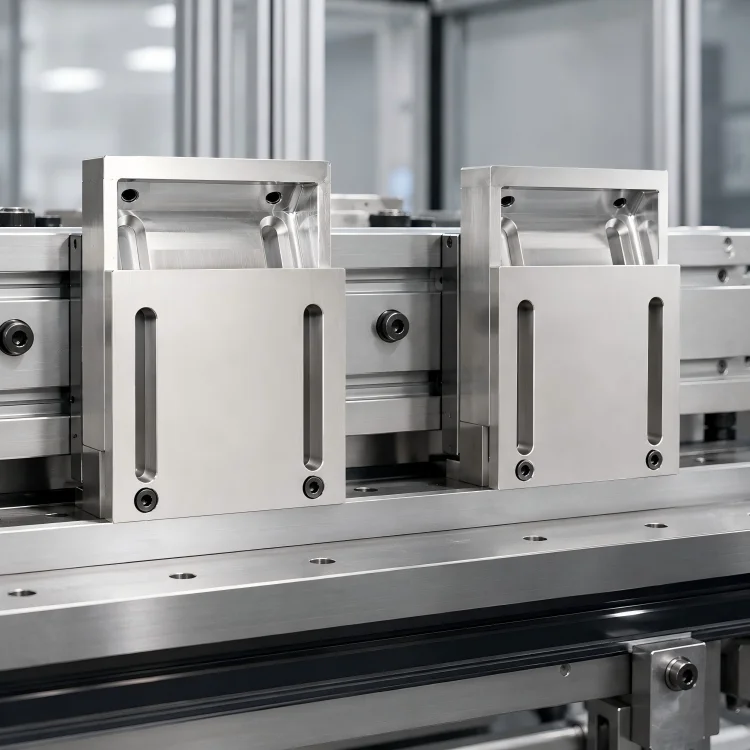

Precision CNC Machined Slotted Fixture Plate

명세서

매개변수	세부
제품명	정밀 CNC 가공 슬롯형 고정판
상표	샹싱 신
회사	샤먼 Xiangxing Xin Industry and Trade Co., Ltd.
제품 유형	슬롯 고정 플레이트/툴링 플레이트
주요 구조	플랫 플레이트, 길쭉한 슬롯, 옵션 포켓 및 장착 구멍
조작	CNC 밀링, 슬롯 가공, 드릴링, 태핑
플레이트 길이	고객 도면에 따르면
플레이트 폭	고객 도면에 따르면
판 두께	고객 도면에 따르면
슬롯 길이	고객 도면에 따르면
슬롯 너비	고객 도면에 따르면
슬롯 간격	고객 도면에 따르면
포켓 깊이	고객 도면에 따르면
구멍/나사 특징	고객 도면에 따르면
재료	그림과 응용에 따르면
용인	기능적 요구 사항에 따라
표면 마감	가공 마감 또는 특정 처리
애플리케이션	고정 장치, 툴링, 포지셔닝 시스템, 기계적 장착
생산 유형	도면 기반 / 샘플 기반 생산
MOQ	확인 예정
리드타임	도면 검토 후 확정
점검	승인된 기술 도면에 따르면

제품특징

조정 가능한 슬롯 레이아웃

길쭉한 슬롯은 설치 중에 움직임을 제어하여 고정하기 전에 최종 위치를 조정할 수 있습니다.

통합형 고정 장치 구조

슬롯, 포켓, 위치 지정 구멍, 나사산 구멍 및 기준 표면은 어셈블리 설계에 따라 하나의 플레이트로 가공될 수 있습니다.

안정적인 기준면

편평한 가공 영역은 툴링 및 장비 어셈블리에 대한 위치 지정, 지지 또는 클램핑 참조 역할을 할 수 있습니다.

도면 기반 형상

슬롯 위치, 간격, 플레이트 두께, 구멍 레이아웃 및 오목한 형상은 표준 치수가 아닌 실제 고정 장치 주위에 생성될 수 있습니다.

유연한 재료 선택

강성, 부품 중량, 내마모성, 내식성 및 작업 조건에 따라 재질을 선택할 수 있습니다.

제조공정

프로세스 단계	설명
도면 검토	플레이트 치수, 슬롯 레이아웃, 구멍 위치, 공차 및 조립 요구 사항 확인
재료 준비	승인된 기술문서에 따라 재료 및 블랭크 치수를 준비합니다.
기준 밀링	후속 가공을 위해 안정적인 기준면 설정
러프 밀링	여분의 재료를 제거하고 기본 플레이트 형상을 형성합니다.
슬롯 가공	필요한 길이, 너비 및 위치에 맞게 긴 슬롯을 생산합니다.
포켓 가공	설계에 따라 필요한 경우 오목한 부분을 가공하세요.
드릴링 및 태핑	장착 구멍, 위치 구멍 및 나사산 기능 생성
마무리 밀링	중요한 평면 및 결합 표면 마감
디버링	가공 버 및 날카로운 모서리 제거
표면 마무리	필요한 경우 지정된 치료법을 적용하십시오.
점검	슬롯 형상, 구멍 위치, 평탄도 및 키 결합 치수를 확인하세요.
청소 및 포장	배송 전에 완성된 부품을 청소하고 보호하세요.
